第五章 安全防范系统
1、系统概述

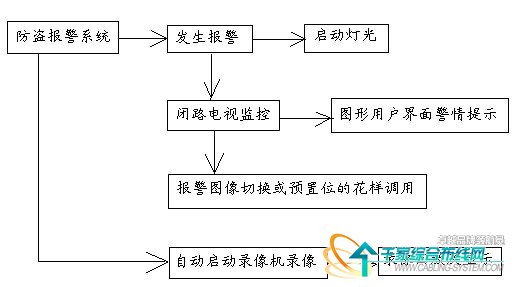

本工程安全防范系统由视频监控系统、入侵报警及周界防范系统、电子巡更系统组成。各个子项的高度集成是本系统的主要特点，各子系统既单独的运行，又相互联系。并实现以下图的联动功能：
将报警子系统和视频监控子系统联动，即将它们集成同一个操作平台上，简化操作员的操作，并方便观察事件发生位置，根据电子地图和无线对讲机可及时的调动保安人员。有利于办公人员正常的上下班，防止因安全防范系统造成在管理上出现不必要的误会，减少因误报产生的不必要的人力和物力的浪费。各个子系统即可独立工作又相互联系，形成一个分层次的，立体的，综合的安全防范系统。
2、监控系统设计
2.1系统点位设计
根据**学校的建筑及功能特点，监视点主要设置在校园周界、校园出入口、各楼出入口、楼内走廊、广场等重点部位。各监视点为**学校的安全管理提供有效的追溯依据。
视频监控系统：教学楼、实验楼、图书楼、食堂、宿舍楼（包含今后的体艺馆）及整个校园的视频监控系统，目前教学楼、食堂与宿舍楼已有监控，规划将所有监控集成一个整体系统；
本次方案系统采用全数字系统、前端采用网络摄像机，图像在监控中心进行集中存储，在监控中心设置显示电视墙。
摄像机设置点位：
外围：学校出入口、主要干道设置枪式或全球彩色摄像机
实验楼、图书楼（办公楼）及图书馆、教学楼、财务室、保密室等：出入口设置宽动态半球摄像机，走道设置半球彩色摄像机，摄像机间隔要求以能看清楚有人活动为准。
学生公寓：出入口设置宽动态半球摄像机、走道两端设置半球彩色摄像机；
食堂：餐厅内设置半球彩色摄像机；
在学生宿舍值班室预留智能专网信息点，为视频监控分控作预留。
2.2系统架构设计
采用全IP设计，整个系统构架在智能网之上，设置视频综合平台。在学生公寓值班室预留视频分控点，可按需在本楼监视本楼视频。
集中管理、存储：在控制中心设置视频服务器、磁盘阵列，同智能化专网实现采集中管理、存储和控制。
视频综合平台总体功能
模拟视频的矩阵切换：模拟视频流数字化后无编码压缩直接交换，彻底消除视频信号多次交换，造成图像质量下降的现象；
高清标清网络矩阵功能：IP视频流经视频综合平台解码后输出显示，支持BNC、DVI、HDMI显示接口，视频输出分辨率最高支持1080I（1920*1080I）；
大容量视频编码功能：强大的视频编解码能力，每一块视音频输入板可以支持32路4CIF（704*576）/16路HD720P(1280*720P)/8路HD1080P（1920*1080P）图像编码；
视频解码功能:每一块视音频输出板可以同时支持32路4CIF（704*576）/16路HD720P(1280*720P)/8路HD1080I（1920*1080I）图像解码输出,或者32路4CIF原始图像数据流直接输出。
平台级联功能：支持视频综合平台之间级联，扩充了视频综合平台的视频处理和组网能力，实现多级视频监控系统的大集成。
报警控制功能：支持网络扩展信号量报警输入输出控制。
支持网络存储：支持NAS、IPSAN网络集中存储。
电视墙控制功能：支持管理软件远程实现模拟、数字视频的切换上墙，支持键盘控制。
远程配置与管理功能：支持远程获取和配置参数，支持远程导出和导入参数。
用户权限分配功能：完备的用户权限管理，权限可细化到通道。
日志功能：完备的操作、报警、异常及信息日志记录，可远程获取日志信息。
网络功能：支持TCP/IP协议簇，支持TCP、UDP、RTP、PPPoE、DHCP、DNS、DDNS、NTP、SADP、SMTP、NAT等协议。

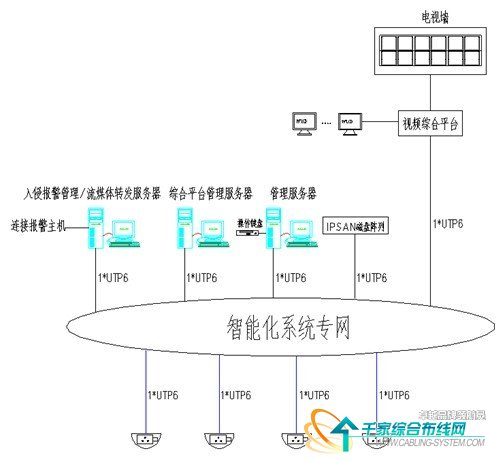

2.3系统结构图
3、报警系统设计
3.1系统点位设计
外围周边围墙上设置红外对射探测器；重要房间如财务室、资料室、保密室、档案室、充值、网络中心等设置双鉴探测器；监控中心、财务室、充值、各楼门卫设置报警按钮；学生宿舍一层窗外设置红外线对射报警。
信号传到校监控中心；入侵报警及周界防范系统与视频监控可实现联动功能，便于方便保安值班人员及时观看报警点附近的现场情况，可及时作出合理的处警方案。在各生公寓值班室设置对本楼的分控管理。
正常工作时间内（除紧急按钮）报警系统处于抑制状态，非工作时间内对防护区域实施全方位封锁，对非法入侵目标发出报警信号，并可以联动视频监控系统进行实时录像。
